产品简介
本产品是通用的 GNSS 与罗盘模块，支持绝大多数的主流飞控以及开源固件。
对标 BZ-251 系列 GNSS 模块，在干扰小、天气晴朗的情况下，约 1 分钟能搜到 30 颗以上的卫星。
- 尺寸 28mm*28mm*6mm
- GNSS 芯片 UBLOX M10G
- 罗盘芯片 QMC5883L
安装方式

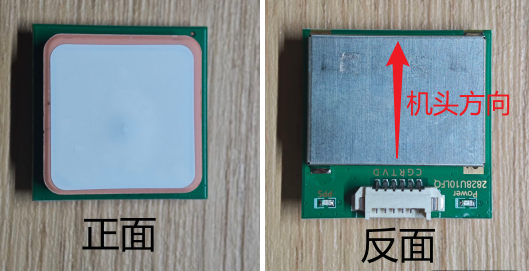

默认的安装方式为：正面朝上，按照箭头的机头方向安装。
引脚定义
模块使用 MX1.25 6P 插头。
模块的金属丝印指示了引脚定义，具体如下：
| 丝印 | 解释 |
|---|---|
| C | SCL |
| G | GND |
| R | RX |
| T | TX |
| V | VCC(5V) |
| D | SDA |
其中，SDA 和 SCL 是罗盘的 I2C 接口，TX 和 RX 是 GNSS 的 UART 通讯接口。
特别提醒：由于定制成本原因，部分版本的 AET-GNSS01 模块赠送的 MX1.25 转接线，VCC 并不是红色，GND 也并不是黑色，请按照实际引脚连接。
飞控接线说明

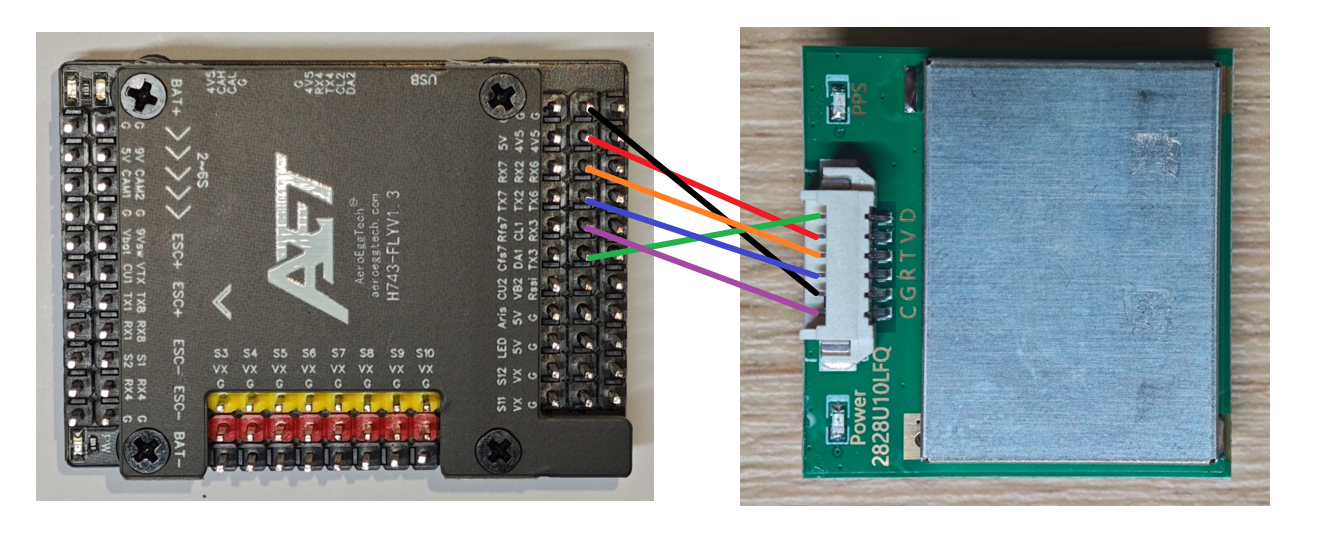

以 AET-H743 飞控为例，请按下图所示连接：
