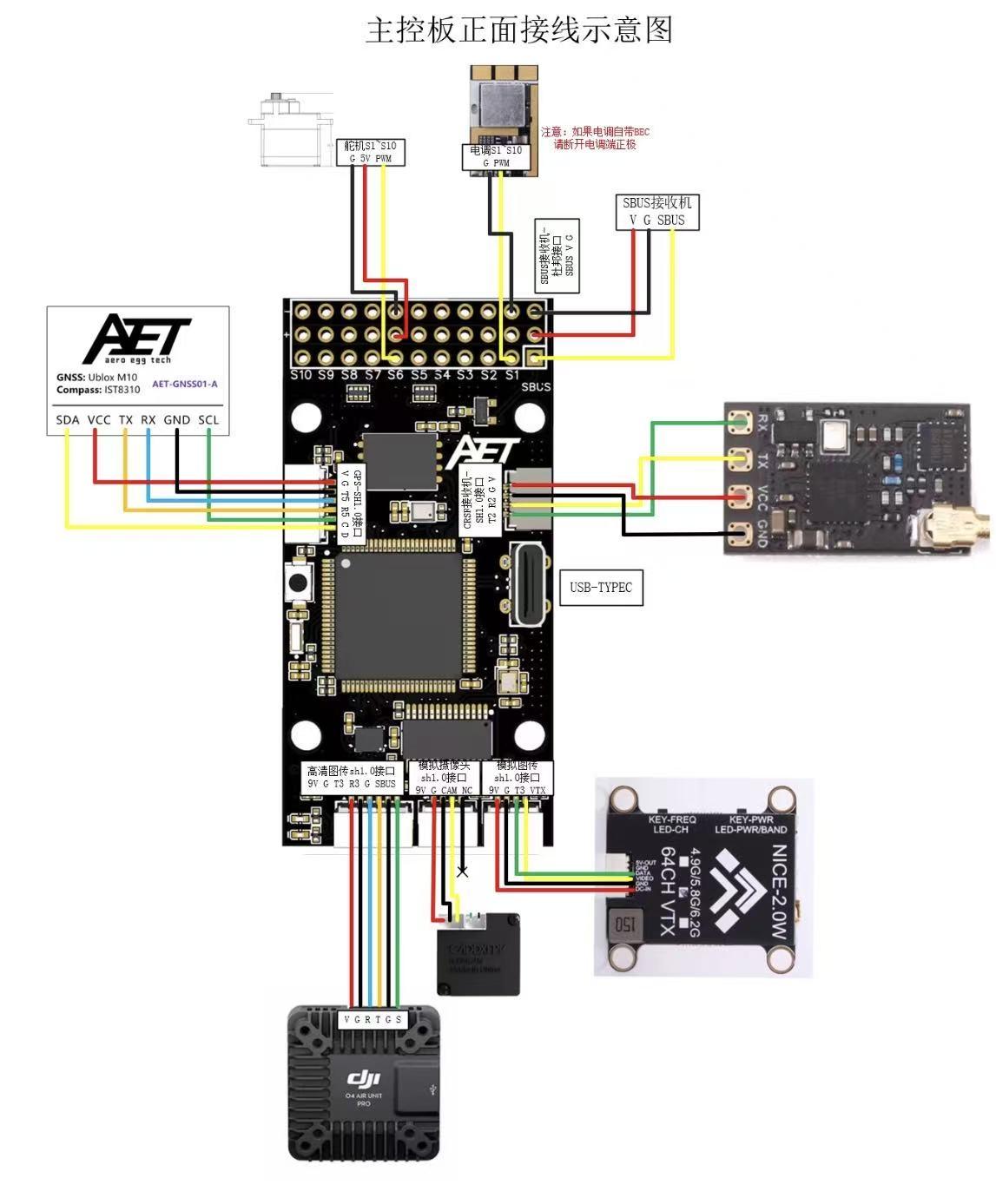

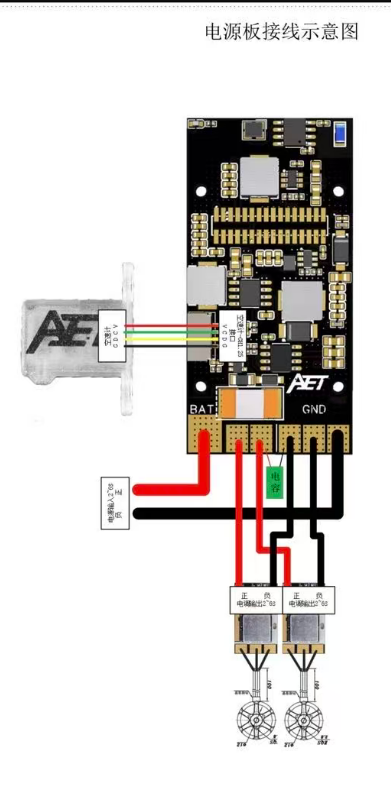

主控接线图和电源板接线图

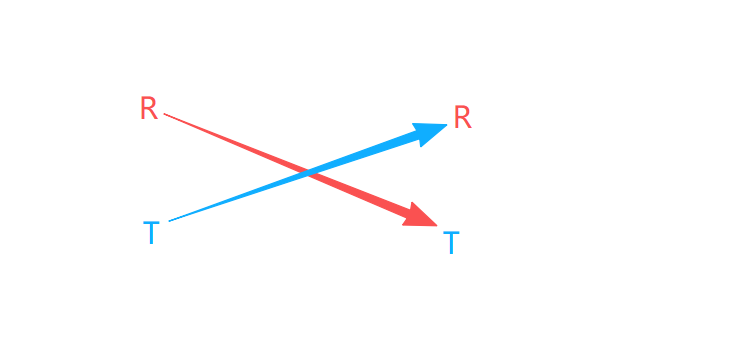

飞控教程配套讲解：T/R 端口标识与接收机接线、串口参数配置规范 一、基础标识定义 板子丝印标注的 T = Transmit（发送引脚，数据输出），R = Receive（接收引脚，数据输入） 每一组 Tx/Rx 对应一组硬件串口端口： 例：T2、R2 → 硬件串口 2（UART2） T2：串口 2 发送脚 R2：串口 2 接收脚 二、接收机接线逻辑（重点，教程必写） 串口接收机（此飞控只支持SBUS和elrs切记!!!!）接线规则： 接收机输出信号 → 飞控接收脚，遵循交叉接线

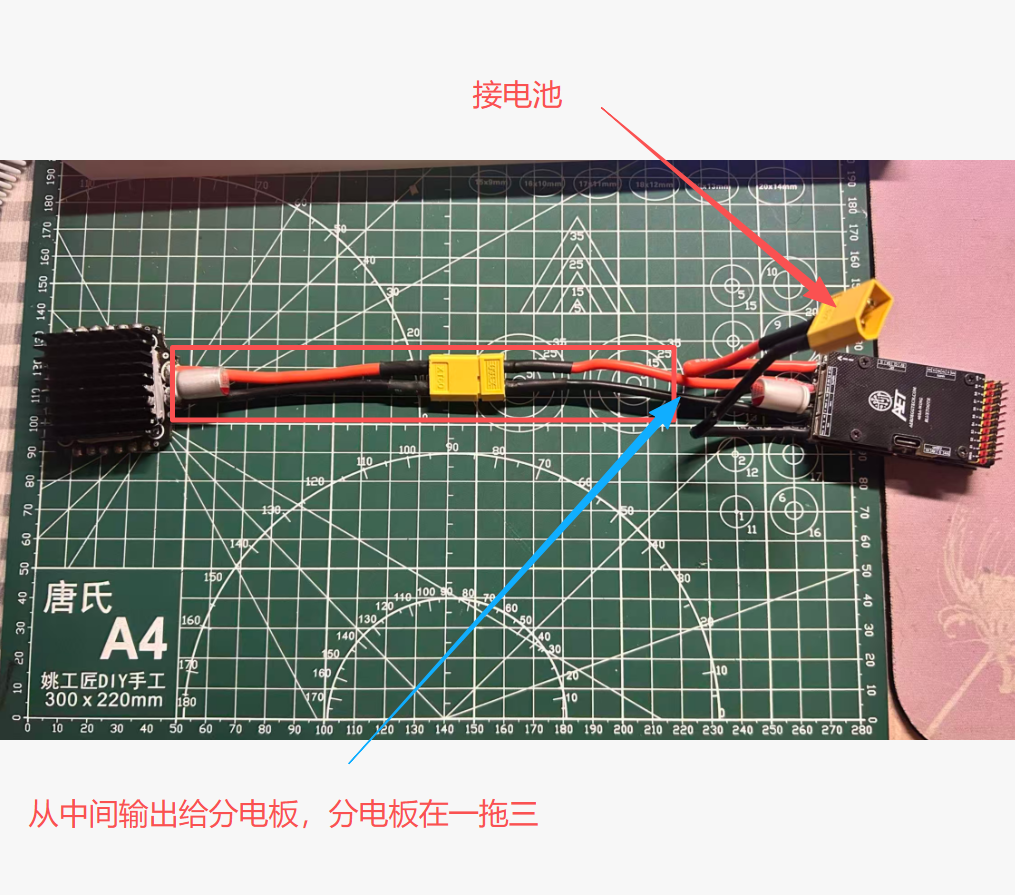

电源板焊接口只预留了两个输出位置，如果需要焊接三根或者更多可以使用分电板，或者一拖二

注意事项

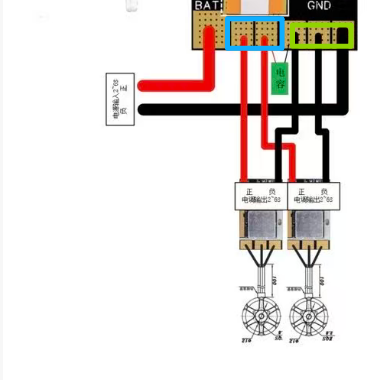

左侧蓝、绿色焊盘可短接；正负极严禁相连，否则直接短路烧毁飞控电源板和主控

右侧线路串联采样电阻，短接会短路采样电阻，电流检测、续航及保护功能全部失效。

短路后用吸锡带清理焊盘绝缘即可修复。
