AET-405A飞控使用Sbus接收机特别说明

F405 飞控 SBUS 接线说明

接口说明

SBUS 使用 UART2 接口。

在 INAV 或 ArduPilot（AP）固件 中，应将 UART2 设置为 SerialRX（接收机输入）。

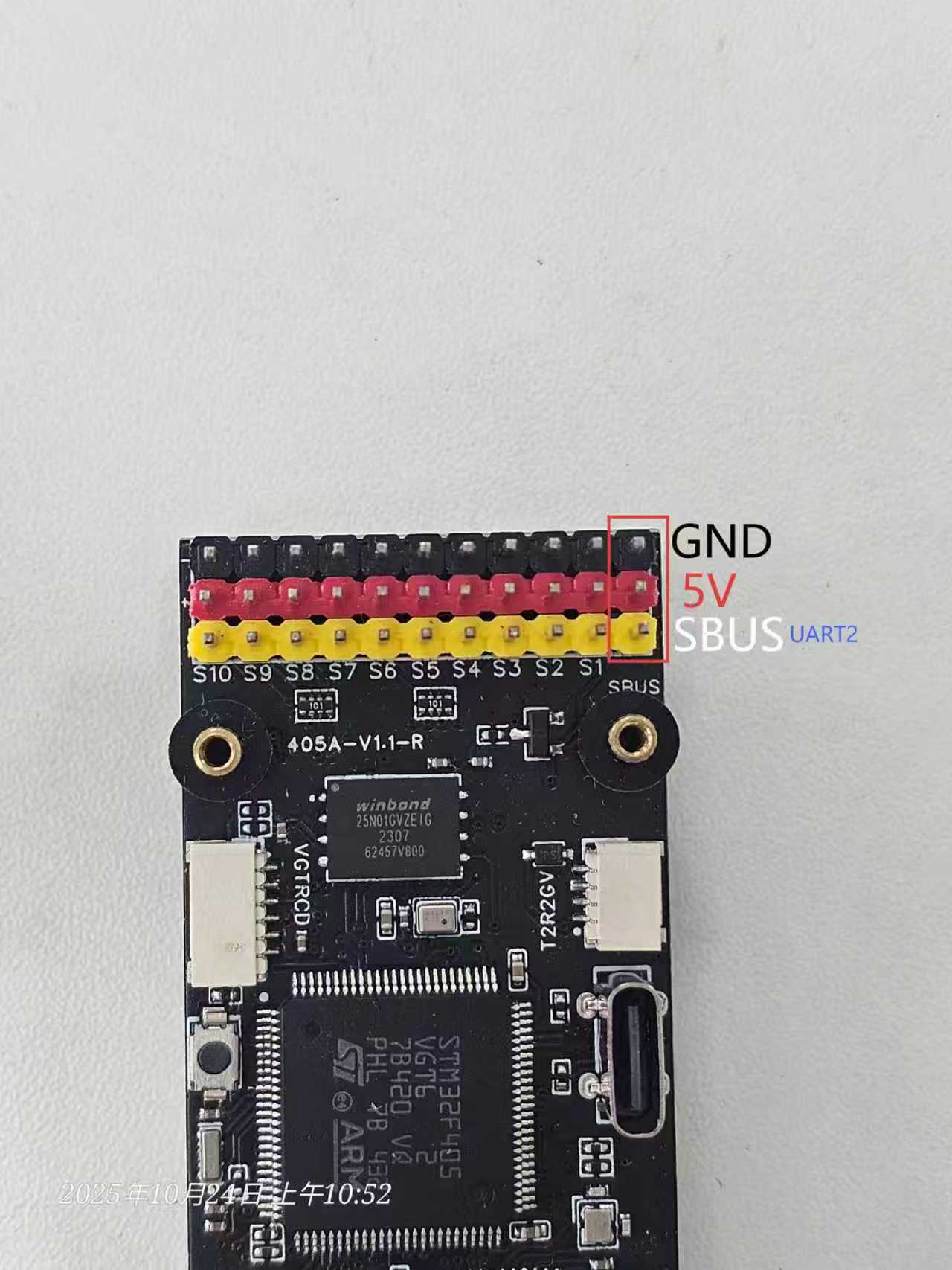

接线定义 引脚功能 说明 GND（黑） 接收机地线 5V（红） 接收机供电电源 SBUS（白） 接收机信号输出（UART2 RX)

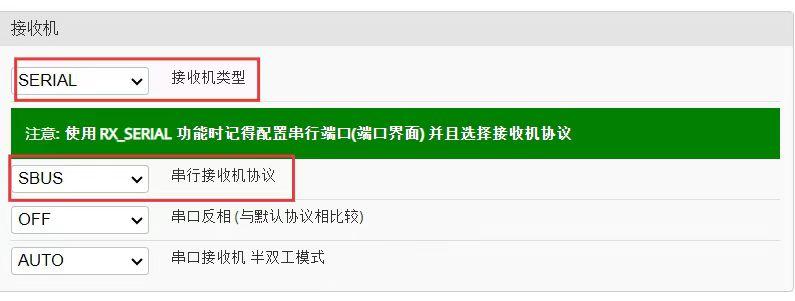

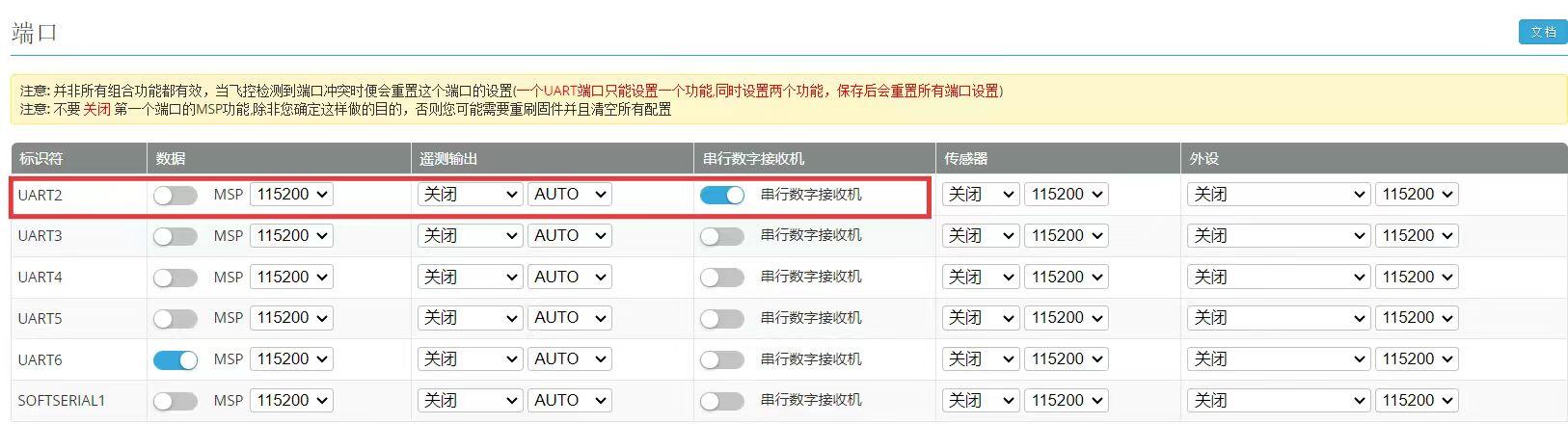

1️⃣ 端口（Ports）设置 在 INAV Configurator 的「端口」标签页： 找到 UART2 行； 开启 Serial RX（串行数字接收机）； 关闭 MSP、传感器等其他功能。 📸 （如截图所示，UART2 的 “串行数字接收机” 处于蓝色开启状态） 2️⃣ 接收机（Receiver）设置 在「接收机」标签页： 接收机类型（Receiver Mode） → 选择 Serial 串行接收机协议（Serial Receiver Provider） → 选择 SBUS 串口反相（Inversion） → 保持 OFF（关闭） 接收机请勿外接5v电源!!!
